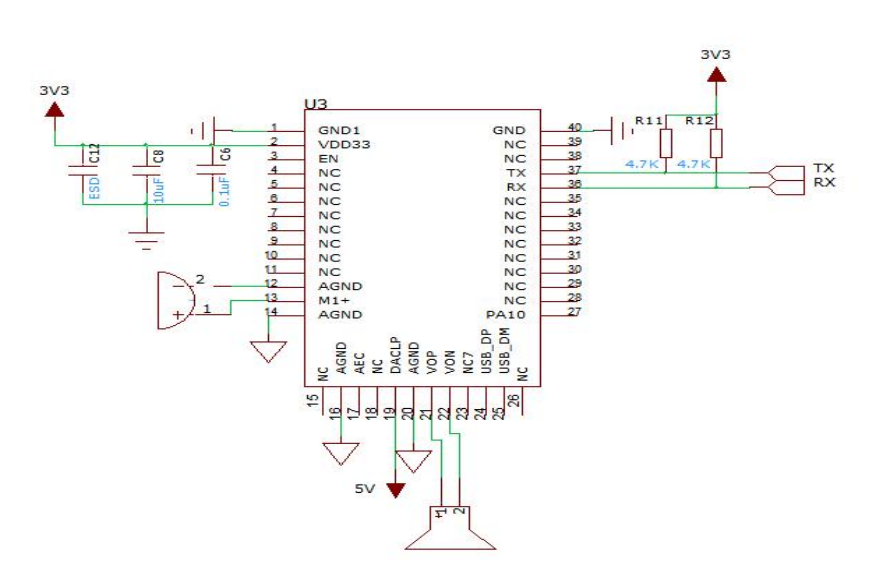

1. 应用电路
应用电路
2. 烧录指导
▫️烧录准备
▫️接线
| USB转TTL | Ai-WV01-32S |
|---|---|
| VCC（Vo） | 3V3 |
| GND | GND |
| TXD | RXD |
| RXD | TXD |
| DTR | IO8 |
| RTS | EN |
引脚示意
接线实物图如下：
▫️烧录软件使用

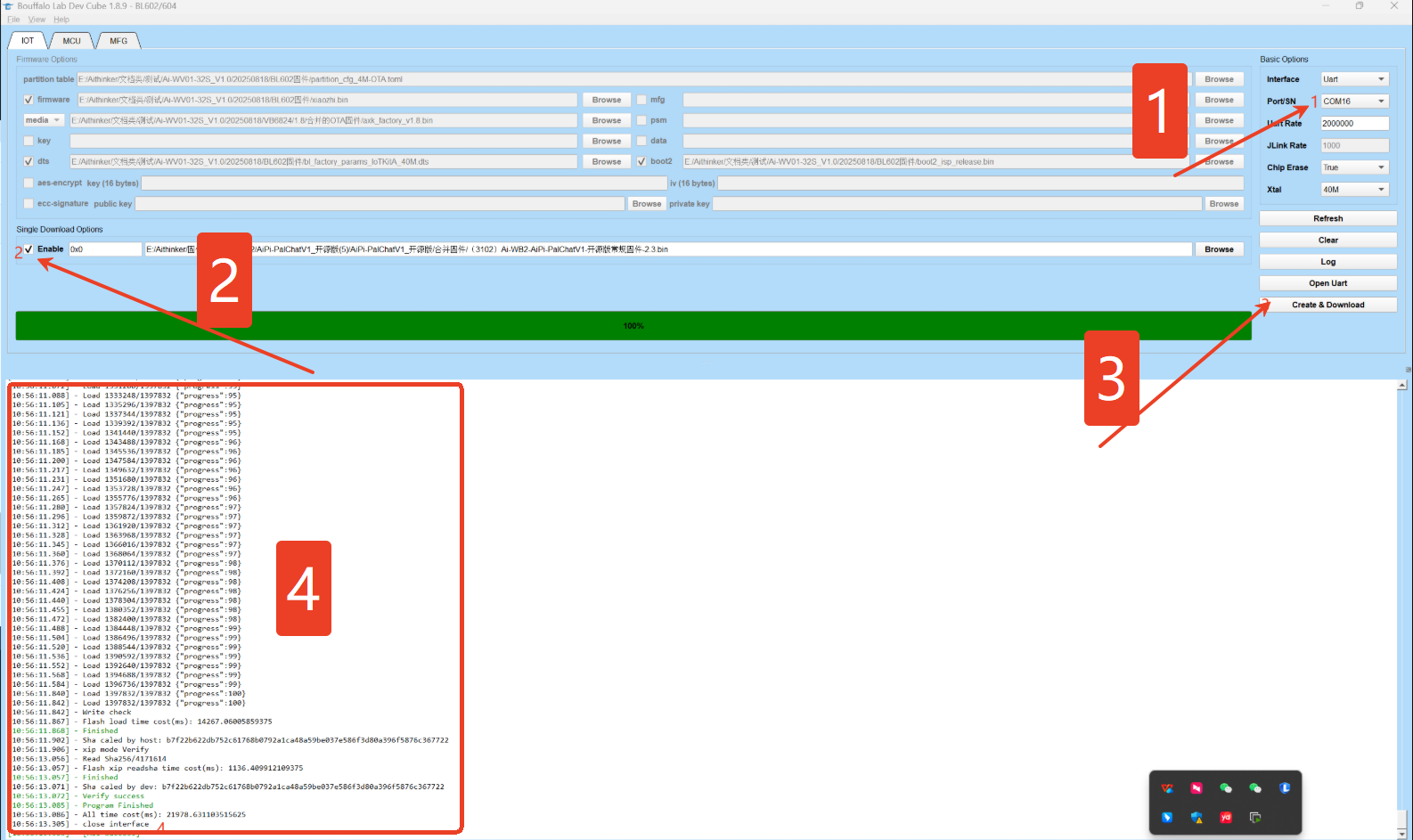

接线完成后打开烧录软件按照以下步骤进行烧录
- 1.打开正确的 COM 口
- 2.勾选
enable，选择合并好的固件 - 3.点击烧录
- 4.烧录完成
操作指引图
▫️日志查看
烧录完成之后去掉模块IO8、EN与USB-TTL之间的接线，模块上的5V/DACR接上USB-TTL的5V，如下:
| USB转TTL | Ai-WV01-32S |
|---|---|
| VCC（Vo） | 3V3 |
| GND | GND |
| TXD | RXD |
| RXD | TXD |
| 5V | 5V/DACR |
| 麦克风正端 | MIC+ |
| 麦克风负端 | AGND |
| 喇叭正端 | VOP |
| 喇叭负端 | VON |
接线图

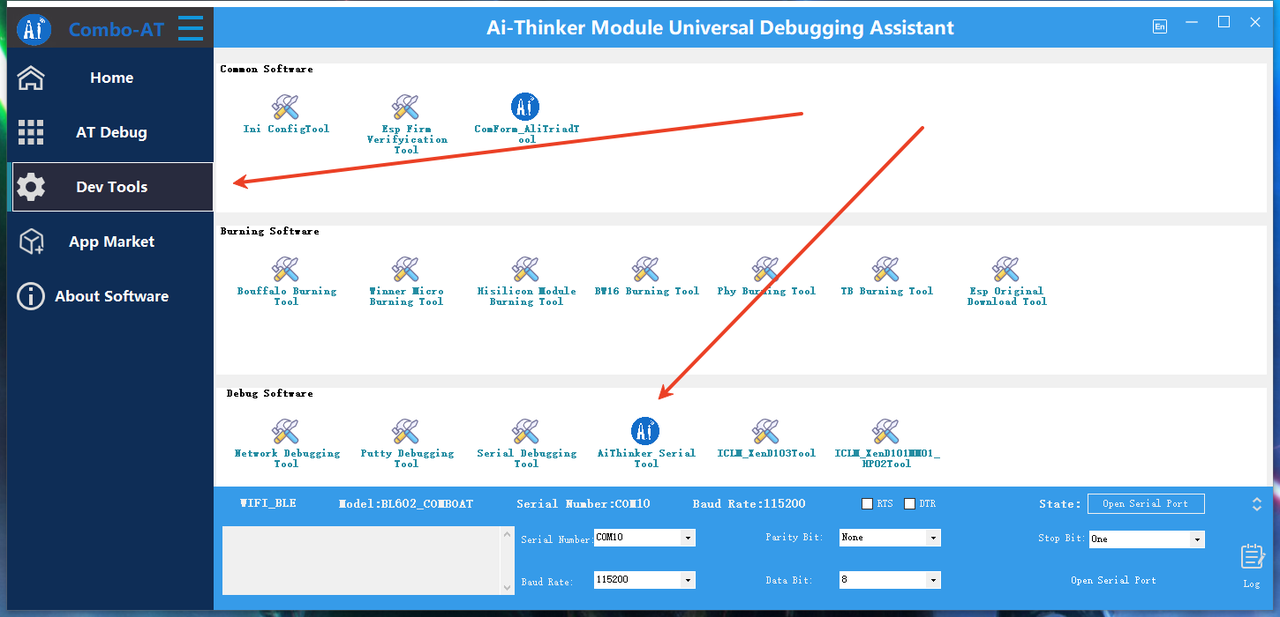

- 重新插拔模块后打开串口助手，推荐使用安信可 Combo-AT 调试工具：点击下载
选择Ai-Thinker
设置波特率

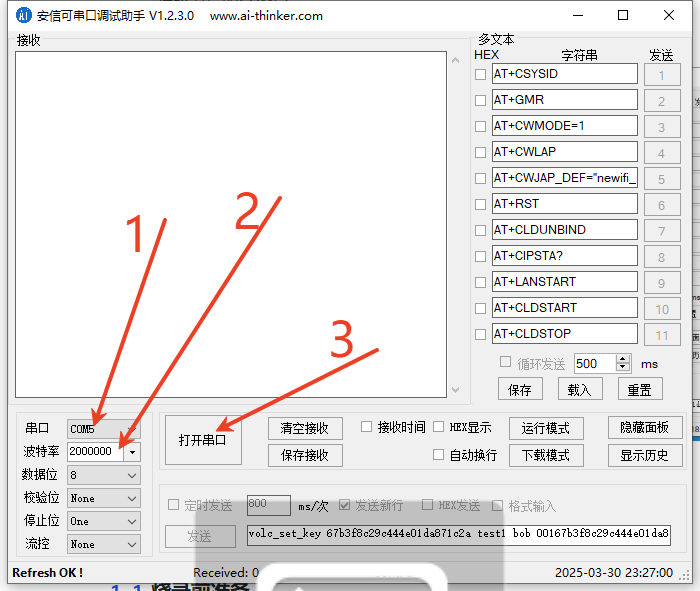

步骤如下：
- 1.选择对应的 COM 口
- 2.选择波特率：2000000
- 3.打开串口
▫️固件使用
固件使用说明与 AiPi-PalChatV1一致，点击查看AiPi-PalChatV1使用说明
