概述
官方基础工程已预置 CH224 驱动（components/ch224）并在 sht3x_read_task 任务中完成初始化与 12.2V PPS 供电设置；ch224_voltage 调压工具已在创建 MCP 工具第 5 章注册。本章接线并实测 AI 调节供电电压。
CH224K 是 USB-C 的 PD 受电端：插上支持 PD 的充电器后，通过 I²C 与充电器协商输出电压（5V / 9V / 12V / 15V / 20V…，甚至 PPS 任意电压 0.1V 步进）。整个板子即由它供电。
安全须知（动手前必读）
CH224 调节的电压只在 VOUT / GND 两个接口输出，与电路板自身供电隔离——调压不会烧坏电路板本身。但请注意：
- VOUT 的高压只给外部负载：接在 VOUT/GND 上的外部设备必须承受得住目标电压（如 20V 只可接额定 20V+ 的负载），否则烧的是外部设备；
- 本工具安全上限 20V（代码里做了 5~20V 范围保护，超范围直接拒绝）；
- 改压前确认充电器支持 PPS 或对应 PD 档位（不支持则协商失败，电压不变）；
- 接外部负载实验时，建议用万用表/USB 电流表监测。
官方基础工程已预置 CH224 驱动（components/ch224），无需复制。SCBB 库中模块名为 CH224A，从零工程起步时可参考：
mkdir -p components/ch224
cp ~/AiPi-SCBB/CH224A/axk_ch224.c components/ch224/
cp ~/AiPi-SCBB/CH224A/axk_ch224.h components/ch224/
官方基础工程已完成 I²C 绑定与初始化，并在任务中设置 12.2V PPS 供电（官方默认配置）。从零工程起步时的写法如下（I²C 宏绑定与 SHT3x 相同）：
#include "stm32f10x_bsp_i2c.h"
#define AXK_CH224_DELAY_MS(x) delay_ms(x)
#define AXK_CH224_I2C_ACLL(_func, ...) bsp_i2c_##_func(__VA_ARGS__)
#define AXK_CH224_I2C_ADDR 0x22 // CH224 I2C 地址
components/CMakeLists.txt 加入 ch224 目录。
初始化代码（freertos.c sht3x_read_task 中，已验证流程）：
/* 初始化 */
res = axk_ch224_init();
if (res != 0) { log_error("ch224 not driver"); ch224_is_init = false; }
else { ch224_is_init = true; log_info("ch224 init OK!"); }
/* 读状态寄存器（0x09） */
int st = axk_ch224_get_status(AXK_CH224_REG_STATUS);
if (st < 0) log_error("ch224 status error: %d", st);
else log_info("ch224 status: 0x%02X", st);
/* 设置 PPS 输出电压为 12.2V，并切到 PPS 模式 —— 本项目供电配置 */
ch224_status = axk_ch224_set_pps_vout(12.2);
if (ch224_status < 0) log_error("ch224 set avs vout error: %d", ch224_status);
else log_info("ch224 set avs vout OK!");
ch224_status = axk_ch224_set_mode(AXK_CH224_VOUT_PPS);
if (ch224_status < 0) log_error("ch224 set mode error: %d", ch224_status);
else log_info("ch224 set mode OK!");
驱动 API（axk_ch224.h 核验）：
int axk_ch224_init(void); // 初始化
int axk_ch224_get_status(axk_ch224_reg_t reg); // 读寄存器（0x09 状态）
int axk_ch224_set_vout(axk_ch224_vout_t VOUT); // 固定档位：5V/9V/12V/15V/20V/28V
int axk_ch224_set_mode(axk_ch224_vout_t _mode); // 工作模式：PPS 或 AVS
int axk_ch224_set_pps_vout(float PPS_VOUT); // PPS 可编程电压（0.1V 步进）
int axk_ch224_set_avs_vout(float AVS_VOUT); // AVS 可编程电压
🔑 CH224A/Q 关键寄存器（axk_ch224.h 中的定义，勿改错）：
寄存器 地址 说明 STATUS 0x09状态寄存器 VOUT 0x0A电压档位/模式： 0x00~0x05= 固定档（5V/9V/12V/15V/20V/28V），0x06= PPS 模式，0x07= AVS 模式AVS_MSB / AVS_LSB 0x51/0x52AVS 电压高/低字节 PPS 0x53PPS 目标电压，值 = 电压 × 10（如 12.2V 写 122）⚠️ 网上一些"标准 CH224K"资料写的 PPS 寄存器是
0x0B——那是另一款芯片的布局，CH224A/Q 不要照抄，否则写入不生效（写入有 ACK 但电压不变）。
ch224_voltage 调压工具的回调与注册已在创建 MCP 工具第 5 章完成（含 5~20V 安全限制）。工具回调核心逻辑如下（对照理解）：
ch224_voltage 工具：传入电压值（5~20 的数字）调压，不传参数则查询当前电压。代码中加入安全保护：
/* ---- CH224 调压工具回调 ---- */
static float current_vout = 12.2f; // 记录当前配置电压
static void ch224_voltage_set_handler(void *arg) {
cJSON *root = (cJSON *)arg;
cJSON *v = cJSON_GetObjectItem(root, "voltage");
/* 带 voltage 参数 → 调压；否则 → 查询当前电压 */
if (v != NULL && cJSON_IsNumber(v)) {
float target = (float)v->valuedouble;
/* 安全限制：只允许 5.0 ~ 20.0V（防呆，保护板子） */
if (target < 5.0f || target > 20.0f) {
log_error("[ch224] voltage out of range: %.1f", target);
emMCP_ResponseValue(emMCP_CTRL_ERROR);
return;
}
/* 动态调压：先写 PPS 电压寄存器（0x53 = 电压×10），再确保 PPS 模式（VOUT=0x06） */
int r1 = axk_ch224_set_pps_vout(target);
log_info("[ch224] set_pps_vout(%.1f) = %d", target, r1);
if (r1 == 0) {
int r2 = axk_ch224_set_mode(AXK_CH224_VOUT_PPS);
log_info("[ch224] set_mode(PPS) = %d", r2);
if (r2 == 0) {
current_vout = target;
emMCP_ResponseValue(emMCP_CTRL_OK);
} else emMCP_ResponseValue(emMCP_CTRL_ERROR);
} else emMCP_ResponseValue(emMCP_CTRL_ERROR);
} else {
/* 查询：回执当前配置电压 */
char rsp[32];
snprintf(rsp, sizeof(rsp), "{\"voltage\":%.1f}", current_vout);
emMCP_ResponseValue(rsp);
}
}
static void ch224_voltage_check_handler(void *arg) {
ch224_voltage_set_handler(arg);
}
/* 注册 */
memset(&t, 0, sizeof(t));
t.name = "ch224_voltage";
t.description = "电源输出电压调节工具，voltage参数范围5到20伏，不传voltage参数时查询当前电压";
t.inputSchema.properties[0].name = "voltage";
t.inputSchema.properties[0].description = "目标电压值5-20伏，查询当前电压时不要传此参数";
t.inputSchema.properties[0].type = MCP_SERVER_TOOL_TYPE_NUMBER;
t.setRequestHandler = ch224_voltage_set_handler;
t.checkRequestHandler = ch224_voltage_check_handler;
emMCP_AddToolToToolList(&t);
⚠️ 工具描述里的查询说明很关键：如果 description 只写"电压调节 5-20 伏"，AI 在你说"现在电压多少"时会乱填一个电压值发过来（当作设置执行）。加上"不传 voltage 参数时查询当前电压"后，AI 查询时才会发空参数走查询分支。
emMCP_config.h的工具数量上限MCP_SERVER_TOOL_NUMBLE_MAX已设为 7（本项目 4 个工具，足够，无需修改）；如使用手动注册模式，需同步更新mcp_tools_fmtJSON 中的 ch224_voltage 工具描述。
-
上电日志应有（本项目真实输出）：
[INFO] ch224 init OK! [INFO] ch224 status: 0x08 [INFO] ch224 set pps vout OK! [INFO] ch224 set mode OK!若日志只有
ch224 set avs vout OK!（旧版文案）不影响功能，最终行为一致：上电即请求 12.2V PPS。 -
串口手动测试（USART2，115200），从 5V 开始慢慢试：
{"role":"AI","msgType":"MCP","data":{"name":"ch224_voltage","args":{"voltage":5}}} # 成功 → mcp-responsive ... "data":"true" # 用万用表量 USB-C 口 / 板载测试点，确认真的输出 5V -

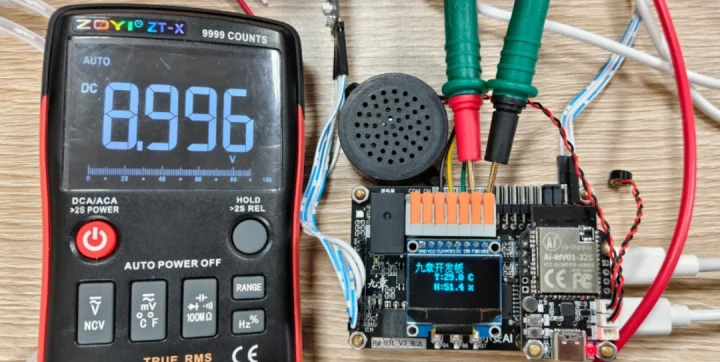

AI 语音测试：说 “把电源调到 9 伏”、“把电源调到 12 伏”、“现在电源是多少？”。
常见问题与踩坑提示
🔧 日志 ch224 not driver / status 读不到
原因：① 接线 ② 充电器不支持 PD
解决：① SDA→PB6、SCL→PB7 ② 必须用支持 PD/PPS 的充电器（普通 5V 充电器无法协商高电压），C-to-C 线
🔧 调压后电压没变
原因：① 充电器不支持该档位 ② PPS 模式没生效 ③ 寄存器被改错
解决：① 确认充电器支持 PPS（充电器铭牌上标 PPS 字样）② 按顺序先 set_pps_vout() 再 set_mode(AXK_CH224_VOUT_PPS) ③ 确认 PPS 寄存器是 0x53（见②步骤寄存器表，改错会有 ACK 但电压不变）
🔧 切换电压后要拔插充电器才生效原因：CH224 冷启动（重新上电）时才完整重新协商，运行中写寄存器触发不了所有充电器的热协商 解决：属正常现象，第一次切到新电压后把充电器拔掉再插上（此时协商按新寄存器值执行），之后在同一档位区间内动态调压一般可直接生效。每换一个目标电压建议插拔一次
🔧 固定 9V 能生效、PPS 调压不生效
原因：充电器只有固定 PD 档位、不支持 PPS
解决：用 axk_ch224_set_vout(AXK_CH224_VOUT_9V) 走固定档（5/9/12/15/20V 任选）；或换支持 PPS 的充电器
🔧 用 A-to-C 线无法协商
原因：USB-A 口没有 PD 通信
解决：换 C-to-C 线，且充电器要支持 PD/PPS
🔧 调 12V 时板子直接重启
原因：瞬间掉电/过流
解决：降低目标电压；检查负载是否过大；换更大功率充电器（如 65W）
🔧 查询电压返回的是"配置值"不是实测值
原因：驱动不读回实际协商电压
解决：属正常现象；current_vout 记录的是你设置的值；实测电压用万用表量 USB-C 口
🔧 上电默认 12.2V 太激进
原因：供电配置写死在初始化里
解决：本项目默认 12.2V（板子设计安全值）；想改默认电压改 axk_ch224_set_pps_vout(12.2) 那行的数值
🔧 调压后 VOUT 上的外部设备异常
原因：外部设备耐压不足
解决：立即调回 5V 并断电检查；VOUT 输出与板内供电隔离，板子本身不会烧，烧的是外部负载（详见下方安全须知）
🔧 充电器能协商但电流不足
原因：充电器功率不够
解决：换大功率充电器；或降低系统功耗（关灯带等）
再强调一遍
CH224 输出电压只在 VOUT/GND 接口，与板子自身供电隔离——调压不会烧板子。但接在 VOUT 上的外部负载必须耐压：从 5V 开始逐档上探，每档确认外部负载承受得住；超过外部负载额定电压会烧坏外部设备（不在保修范围）。
