AI 控制 WS2812 彩灯案例（Windows 环境） |

概述

官方基础工程已预置 WS2812 驱动（components/ws2812，TIM1_CH4 PWM + DMA）；ledstrip 调色工具已在创建 MCP 工具第 5 章注册。本章接线并实测 AI 控制彩灯——灯带默认熄灭，由 AI 控制点亮（ledstrip 工具开关/调色/调亮度）。

WS2812 灯带的每颗灯珠内含芯片，数据线串行级联。其数据信号需要非常精确的时序（800kHz 数据率），因此使用 TIM1_CH4 的 PWM + DMA 生成——这正是 CubeMX 中配置 TIM1 PWM CH4 的原因。

🎯本页目标使用官方预置的 WS2812 驱动，新增 ledstrip 工具，实现 AI 控制灯带开关、颜色与亮度（默认熄灭，AI 控制点亮）。

🧰前置条件① 完成 [创建 MCP 工具](./create-mcp-tool-win) ② WS2812B 灯带（建议先接 10~30 颗）。

🔗相关章节本章为教程最后一章，完成后可参考 [示例工程](/9mod-mcpboard/examples) 深入学习。

①

确认官方已预置 WS2812 模块

官方基础工程已预置 WS2812 驱动（components/ws2812，含 color_mode 色彩工具），无需复制。从零工程起步时才需要：

New-Item -ItemType Directory -Force components\ws2812
Copy-Item AiPi-SCBB\WS2812\axk_ws2812.c components\ws2812\
Copy-Item AiPi-SCBB\WS2812\axk_ws2812.h components\ws2812\
Copy-Item AiPi-SCBB\WS2812\color_mode.c components\ws2812\
Copy-Item AiPi-SCBB\WS2812\color_mode.h components\ws2812\

②

确认官方初始化为熄灭状态

官方基础工程已配置 CMake 与初始化。本项目灯带默认熄灭：ws2812_modeTask 任务只做初始化与"全灭"动作，不跑动画——只有 AI 通过 ledstrip 工具控制时才点亮。代码（freertos.c ws2812_modeTask 的真实代码）：

axk_ws2812_init(&ws2812);
/* 默认灯带熄灭：AI 控制（ledstrip 工具）时才点亮 */
axk_ws2812_set_all_pixels_color(0, 0, 0, 0.0f);
for (;;) {
  osDelay(pdMS_TO_TICKS(15));
}

驱动依赖的底层能力（Bsp/pwm_dma 已实现，内部调用 TIM1 的 DMA 通道）：

void bsp_pwm_dma_init(uint16_t led_num);   // 分配灯珠缓冲（FreeRTOS 堆）
int  bsp_pwm_dma_with_num(void);           // 把颜色缓冲灌入 TIM1 PWM DMA
// 头文件中：
#define WS2812_MAX_NUM 60                 // 灯带最多 60 颗
// CODE0 / CODE1 = 0 码和 1 码的占空比计数（0.35us / 1.25us @ 90 计数 800kHz）

components/CMakeLists.txt 加入 ws2812 目录；确认 Bsp/CMakeLists.txt 已有 pwm_dma。

初始化（freertos.c ws2812_modeTask 的真实代码）：

/* 定义灯带对象：60 颗灯 */
axk_ws2812_strip_t ws2812 = {.led_count = WS2812_MAX_NUM};

/* 初始化 */
axk_ws2812_init(&ws2812);

驱动 API（axk_ws2812.h 核验）：

int  axk_ws2812_init(axk_ws2812_strip_t *strip);            // 初始化
void axk_ws2812_show_leds(void);                             // 刷新显示
void axk_ws2812_set_pixel_color(index, r, g, b);             // 设置第 index 颗灯的颜色
void axk_ws2812_set_all_pixels_color(r, g, b, brightness);   // ★ 全部灯一个颜色（0~255，亮度 0~1）
void axk_ws2812_set_pixel_color_hsv(index, h, s, v);         // HSV 模式
void axk_ws2812_set_led_count(uint8_t count);                // 修改灯珠数

③

接线

🧩 九章板未板载灯带——灯带是外接模块（DIN → PA11），接上即可用。供电注意见下方提示。

WS2812 灯带	接开发板
DIN（数据输入）	PA11（TIM1_CH4）
VCC（电源）	5V（长灯带务必外部供电）
GND	GND（必须共地，否则数据不识别）

⚠️ 供电注意：一颗 WS2812 全亮白光约 60mA，60 颗即 3.6A，小板载稳压扛不住。实验时只接 10~30 颗，或灯带单独接 5V 电源并与板子共地。

④

确认 ledstrip 工具已注册（第 5 章已完成）

ledstrip 调色工具的回调与注册已在创建 MCP 工具第 5 章完成。工具回调核心逻辑如下（对照理解）：

本项目已有完整的 ledstrip 工具（freertos.c），支持开关/调色/亮度/查询四种模式，核心逻辑如下：

/* ---- LEDStrip MCP 工具回调（WS2812 灯带控制） ---- */
static uint8_t led_r = 255, led_g = 0, led_b = 0;
static uint8_t led_brightness = 50;

static void ledstrip_set_handler(void *arg) {
  cJSON *root = (cJSON *)arg;
  cJSON *mode_item = cJSON_GetObjectItem(root, "mode");
  log_info("[ledstrip] called, mode=%s", mode_item && cJSON_IsString(mode_item) ? mode_item->valuestring : "(null)");
  if (mode_item && cJSON_IsString(mode_item)) {
    const char *m = mode_item->valuestring;
    if (strcmp(m, "on") == 0) {
      led_on = true;
      axk_ws2812_set_all_pixels_color(led_r, led_g, led_b, led_brightness / 100.0f);
    } else if (strcmp(m, "off") == 0) {
      led_on = false;
      axk_ws2812_set_all_pixels_color(0, 0, 0, 0.0f);
    } else if (strcmp(m, "set") == 0) {
      cJSON *r = cJSON_GetObjectItem(root, "r");
      cJSON *g = cJSON_GetObjectItem(root, "g");
      cJSON *b = cJSON_GetObjectItem(root, "b");
      if (r && cJSON_IsNumber(r)) led_r = (uint8_t)r->valueint;
      if (g && cJSON_IsNumber(g)) led_g = (uint8_t)g->valueint;
      if (b && cJSON_IsNumber(b)) led_b = (uint8_t)b->valueint;
      cJSON *br = cJSON_GetObjectItem(root, "brightness");
      if (br && cJSON_IsNumber(br)) led_brightness = (uint8_t)br->valueint;
      log_info("[ledstrip] set: r=%d g=%d b=%d br=%d", led_r, led_g, led_b, led_brightness);
      led_on = true;
      axk_ws2812_set_all_pixels_color(led_r, led_g, led_b, led_brightness / 100.0f);
    } else if (strcmp(m, "query") == 0) {
      char rsp[128];
      snprintf(rsp, sizeof(rsp), "{\"mode\":\"%s\",\"on\":%s,\"r\":%d,\"g\":%d,\"b\":%d,\"brightness\":%d}", "set", led_on ? "true" : "false", led_r, led_g, led_b, led_brightness);
      emMCP_ResponseValue(rsp);
      return;
    } else { emMCP_ResponseValue(emMCP_CTRL_ERROR); return; }
    emMCP_ResponseValue(emMCP_CTRL_OK);
    return;
  }
  emMCP_ResponseValue(emMCP_CTRL_ERROR);
}

/* 注册（4 个属性：r/g/b/brightness，注册方式见 [创建 MCP 工具](./create-mcp-tool-win)） */
memset(&t, 0, sizeof(t));
t.name = "ledstrip";
t.description = "WS2812灯带控制工具，RGB颜色(r/g/b:0-255)、可选mode(on/off)、brightness(0-100)";
t.inputSchema.properties[0].name = "r";
t.inputSchema.properties[0].description = "红色分量 0-255";
t.inputSchema.properties[0].type = MCP_SERVER_TOOL_TYPE_NUMBER;
t.inputSchema.properties[1].name = "g";
t.inputSchema.properties[1].description = "绿色分量 0-255";
t.inputSchema.properties[1].type = MCP_SERVER_TOOL_TYPE_NUMBER;
t.inputSchema.properties[2].name = "b";
t.inputSchema.properties[2].description = "蓝色分量 0-255";
t.inputSchema.properties[2].type = MCP_SERVER_TOOL_TYPE_NUMBER;
t.inputSchema.properties[3].name = "brightness";
t.inputSchema.properties[3].description = "亮度 0-100";
t.inputSchema.properties[3].type = MCP_SERVER_TOOL_TYPE_NUMBER;
t.setRequestHandler = ledstrip_set_handler;
t.checkRequestHandler = ledstrip_check_handler;
emMCP_AddToolToToolList(&t);

为什么灯带默认熄灭：ws2812_modeTask 任务不跑动画（与官方例程的渐变动画不同，本项目已移除），上电灯带即灭；AI 调用 ledstrip 工具（mode 为 on/set）时点亮并保持颜色，mode=off 时熄灭。led_on 标志记录 AI 控制状态，供查询（mode=query）使用。

⑤

测试

编译烧录。上电灯带默认熄灭（本项目已移除默认动画）；用串口或 AI 控制点亮后，说明驱动正常。

串口手动测试（USART2，115200）：

# 全灯变纯红，亮度 50%
{"role":"AI","msgType":"MCP","data":{"name":"ledstrip","args":{"mode":"set","r":255,"g":0,"b":0,"brightness":50}}}
# 关灯
{"role":"AI","msgType":"MCP","data":{"name":"ledstrip","args":{"mode":"off"}}}
# 查询状态
{"role":"AI","msgType":"MCP","data":{"name":"ledstrip","args":{"mode":"query"}}}

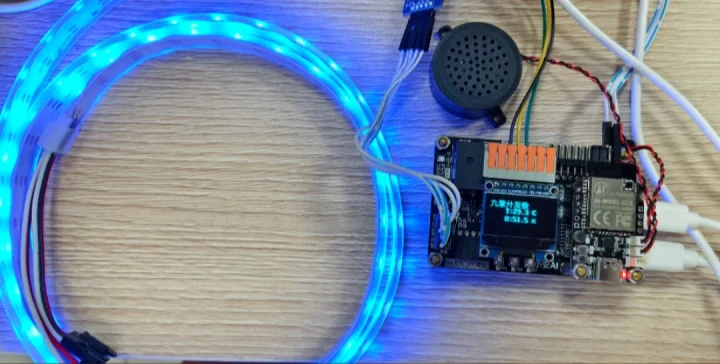

AI 语音测试：说 “把灯带调成蓝色，亮度 30%”、“关闭灯带”、“把灯调成暖黄色”（暖黄 ≈ r=255, g=180, b=50）。

故障排查：

故障	排查
灯带不亮	DIN 是否接 PA11；灯带 GND 是否共地；检查 TIM1_CH4 的 DMA（DMA1_Channel4，半字、内存→外设）与中断配置
长灯带暗/闪	供电不足，外部单独 5V 供电并共地

常见问题与踩坑提示

🔧 灯带完全不亮
原因：① DIN 没接 PA11 ② 没共地 ③ 供电不足
解决：① DIN→PA11 ② 灯带 GND 与板子必须共地 ③ 短灯带直接 5V，长灯带独立供电

🔧 只有前几颗灯亮/颜色不对
原因：① 数据方向接反（接成 DOUT） ② 灯珠数设置不符
解决：① 接 DIN 不是 DOUT ② led_count 与实际灯珠数一致（默认 60）

🔧 灯带发暗/闪烁
原因：供电不足
解决：一颗全亮白光约 60mA，60 颗 3.6A；长灯带必须外部 5V 供电并与板子共地

🔧 调色后颜色不准（红绿颠倒）
原因：驱动里 GRB 顺序
解决：WS2812 数据顺序是 G-R-B（本项目驱动已按此处理）；如果换了其他型号灯珠（如 SK6812 是 RGB），需改驱动里的字节顺序

🔧 log_error: Failed to allocate memory for WS2812 buffer（或 Failed to start DMA transmission 刷屏）
原因：标准 malloc 堆不够——20KB RAM 里标准堆只有约 2144 字节，60 颗灯缓冲需 2882 字节
解决：必须用 pvPortMalloc 从 FreeRTOS 堆分配（见下方"WS2812 缓冲内存"说明）；同时确认 configTOTAL_HEAP_SIZE ≥ 6656

🔧 灯带能开关但调色无效（颜色不变）
原因：① 工具没注册 ② 参数没传对
解决：① 看日志 mcp-tool sent ② 确认 AI 发的参数带 mode=set 与 r/g/b（数值型），用串口手动测试指令验证

🔧 3.3V 驱动部分灯带不识别
原因：部分灯带需要 5V 逻辑电平
解决：在 PA11 与 DIN 之间加电平转换（或选 3.3V 兼容灯带）；本项目 PA11 为开漏输出 + 上拉方案，多数灯带可用

🔧 关闭后再开，颜色不是上次的
原因：断电后状态丢失
解决：属正常现象；led_r/led_g/led_b 变量在 RAM 里，掉电即失。如需记忆需写 Flash/EEPROM

🔧 60 颗灯全亮时板子复位
原因：电流过大导致 5V 掉电
解决：减小 led_count、降低亮度、外部供电，三选一

灯带测试安全起点

新手测试建议：10 颗灯、亮度 30% 起步。{"mode":"set","r":255,"g":0,"b":0,"brightness":30} 先确认单色，再玩彩虹/呼吸，最后再上长灯带+外部供电。

⚠️ 必读：WS2812 缓冲内存分配（20KB RAM 的内存账）

现象：日志刷屏 Failed to start DMA transmission；换灯数后变成 WS2812 buffer not allocated (malloc failed)；随后温湿度/调色等工具也间歇性失败。

根因：STM32F103 只有 20KB RAM，本项目已用 92%。内存分两个堆：

堆	大小	谁在用
标准堆（`malloc`）	约 2144 字节	cJSON 消息解析（emMCP 工具调用的参数解析全靠它）+ 其他 `malloc`
FreeRTOS 堆（`pvPortMalloc`）	6656 字节（`configTOTAL_HEAP_SIZE`）	emMCP 工具注册 + WS2812 缓冲

WS2812 缓冲 = 灯数 × 24 × 2 字节：60 颗 = 2882 字节 > 标准堆 2144。如果 bsp_pwm_dma_init 用标准 malloc 分配，必然失败——DMA 拿 NULL 地址启动报错刷屏；更隐蔽的是 cJSON 挤在 2144 字节里，长消息（带中文参数的调色/查询）解析分配失败 → 工具静默失败。

修复：Bsp/pwm_dma/stm32f10x_pwm_dma.c 用 FreeRTOS 堆分配缓冲：

/* bsp_pwm_dma_init：malloc → pvPortMalloc */
buffer_ptr = (uint16_t *)pvPortMalloc((ws2812_max_led_num * 24 + 1) * sizeof(uint16_t));
if (buffer_ptr == NULL) {
  log_error("Failed to allocate memory for WS2812 buffer");
}

/* bsp_pwm_dma_deinit：free → vPortFree */
vPortFree(buffer_ptr);

同时 bsp_pwm_dma_with_num() 开头加空指针防护（DMA 不拿 NULL 地址启动）：

if (buffer_ptr == NULL) {
  log_error("WS2812 buffer not allocated (malloc failed)");
  return -1;
}

📌 内存账小结：标准堆 2144 字节必须留给 cJSON；WS2812（2882B）与 emMCP 工具（约 1~2KB）共用 FreeRTOS 堆 6656。想再加外设/功能时，先算内存账——RAM 余量只有约 1.5KB（92% 使用率）。

结语

至此九个教程全部完成。你已经掌握 SCBB 模块移植五件套：复制模块 → 接 BSP 宏 → 加 CMake → 初始化 → 注册 MCP 工具。下一步可以尝试：给工具加更多参数（如继电器定时）、自定义 OLED 页面、或移植到其他 STM32 芯片。
