概述
官方基础工程已预置 SSD1306 OLED 驱动（components/SSD1306，含中文字库适配）并在 ws2812_modeTask 任务中完成初始化——目前只显示"欢迎使用 九章开发板"欢迎页。官方工程每秒都在读取温湿度（sht3x_read_task），但只打印到串口、没有显示到屏幕。本章把温湿度数据送上屏幕：定义全局变量 → 状态页函数显示 → 每秒刷新，让屏幕实时显示环境温湿度。
OLED 使用 SPI1（PA5 SCK / PA7 MOSI），片选与 DC 用 GPIO（PA4 / PA1）。本项目
components/SSD1306/axk_ssd1306.c已适配完成，并带 GT20L16S 中文字库支持（通过 CS2=PB0 访问）。
官方基础工程已预置 OLED 驱动 components/SSD1306/axk_ssd1306.c（含中文字库适配），无需复制。SCBB 库中对应模块名为 OLED096（芯片同为 SSD1306 控制器），从零工程起步时可参考：
ls ~/AiPi-SCBB/OLED096/
# axk_oled096.c axk_oled096.h
驱动依赖的 SPI BSP（Bsp/spi/stm32f10x_bsp_spi.c 已实现）：
void bsp_spi_init(void); // 初始化 SPI1 主机
void bsp_spi_cs1_reset(void); // OLED_CS1 (PA4) 拉低 → 选中 OLED
void bsp_spi_cs1_set(void); // 拉高 → 释放
void bsp_spi_cs2_reset(void); // CS2 (PB0) 选中字库芯片
void bsp_spi_transmit_dma(const uint8_t *data, uint16_t size); // DMA 发送
components/CMakeLists.txt 加入 SSD1306 目录（含 gt20l16s 子目录）。
| OLED 模块 | 接开发板 |
|---|---|
| DIN（数据） | PA7（SPI1_MOSI） |
| CLK（时钟） | PA5（SPI1_SCK） |
| CS（片选） | PA4 |
| DC（数据/命令） | PA1 |
| RES（复位） | 3.3V 或由驱动控制（本项目由驱动 GPIO 拉高） |
| VCC | 3.3V |
| GND | GND |
官方基础工程已在 ws2812_modeTask 任务中完成 OLED 初始化并显示欢迎页：
axk_ssd1306_init();
axk_ssd1306_set_color_turn(0);
axk_ssd1306_set_display_turn(0);
axk_ssd1306_clear_screen();
axk_ssd1306_show_utf8_str(32, 0, "欢迎使用");
axk_ssd1306_show_utf8_str(24, 3, "九章开发板");
核心 API（axk_ssd1306.h）：
axk_ssd1306_init();
axk_ssd1306_set_color_turn(0); // 正常颜色（1 则反色）
axk_ssd1306_set_display_turn(0); // 正常方向（1 则翻转 180°）
axk_ssd1306_clear_screen();
核心 API 仅三个（axk_ssd1306.h）：
void axk_ssd1306_clear_screen(void); // 清屏
void axk_ssd1306_show_utf8_str(x, y, str); // 显示字符串（UTF-8，自动使用字库）
// x: 0~15（每字符 8 像素列），y: 0~7（每行 8 像素高）→ 128x64 共 8 行
这一步做什么：官方工程每秒都在读取温湿度（sht3x_read_task 任务），但只在串口打印、没显示到屏幕。本章把它显示到 OLED：数据提升为全局变量 → 状态页函数显示 → 每秒刷新，屏幕实时显示环境温湿度。
文件路径：~/DOCS_TEST1/Core/Src/freertos.c，共 7 处改动
改动 1：添加 stdio.h 头文件（snprintf 函数需要）
位置：/* USER CODE BEGIN Includes */ 之后添加：
/* USER CODE BEGIN Includes */
#include // snprintf 需要
/* USER CODE END Includes */改动 2：定义全局温湿度变量
位置：/* USER CODE BEGIN Variables */ 之后添加：
/* USER CODE BEGIN Variables */
double g_temp = 0.0; // 温度，供屏幕显示
double g_hum = 0.0; // 湿度，供屏幕显示
/* USER CODE END Variables */改动 3：添加函数原型声明（ui_show_status 定义在调用之后，必须先声明）
位置：/* USER CODE BEGIN FunctionPrototypes */ 之后添加：
/* USER CODE BEGIN FunctionPrototypes */
void ui_show_status(void); // 屏幕状态页原型
/* USER CODE END FunctionPrototypes */改动 4：读取后存入全局变量
位置：sht3x_read_task 函数，res = axk_sht3x_read(0x2c06, &temperature, &humidity); 之后、if (res != 0) { ... continue; } 块之后（读取成功才执行到这里），插入两行：
res = axk_sht3x_read(0x2c06, &temperature, &humidity); ← 现有代码
if (res != 0) { log_error("sht3x read error: %d", res); continue; } ← 现有代码
g_temp = temperature; // 保存到全局，供屏幕显示
g_hum = humidity;改动 5：替换欢迎页显示代码
位置：ws2812_modeTask 函数内，官方欢迎页两行：
axk_ssd1306_init(); ← 现有代码
axk_ssd1306_show_utf8_str(32, 0, "欢迎使用"); ← 删除
axk_ssd1306_show_utf8_str(24, 3, "九章开发板"); ← 删除
ui_show_status(); // 调用状态页函数 ← 替换为
axk_ws2812_init(&ws2812); ← 现有代码改动 6：新增状态页函数
位置：/* USER CODE BEGIN Application */ 之后添加（官方已在此区实现接收回调，加在它后面即可）：
/* USER CODE BEGIN Application */
void ui_show_status(void) {
char buf[32];
uint8_t ti = (uint8_t)g_temp, td = ((uint8_t)(g_temp * 10)) % 10;
uint8_t hi = (uint8_t)g_hum, hd = ((uint8_t)(g_hum * 10)) % 10;
/* 第一行：系统名称 */
axk_ssd1306_show_utf8_str(0, 0, "九章开发板");
/* 第三行：实时温度（%2d.%d 整数拼接） */
snprintf(buf, sizeof(buf), " T:%2d.%d C ", ti, td);
axk_ssd1306_show_utf8_str(0, 2, buf);
/* 第五行：实时湿度 */
snprintf(buf, sizeof(buf), " H:%2d.%d %% ", hi, hd);
axk_ssd1306_show_utf8_str(0, 4, buf);
}
/* USER CODE END Application */改动 7：周期刷新屏幕
位置：sht3x_read_task 函数循环内，（改动 4 的两行赋值）之后添加：
g_temp = temperature; ← 改动 4 添加的两行
g_hum = humidity;
ui_show_status(); // 每秒刷新屏幕（读取成功后）⚠️ 这步不能漏：它是"屏幕持续更新"的关键。不添加的话，屏幕只在开机时显示一次（启动时的 0.0 值），之后数值再也不变。
-

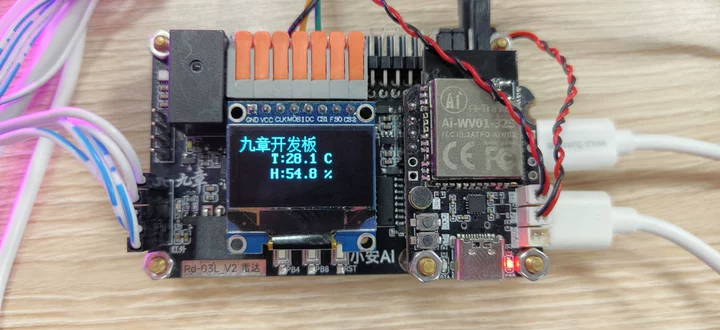

按编译和下载工程的图形化方法编译烧录，上电后屏幕应显示：
九章开发板 T:29.2 C H:52.4 % -
温度湿度数值每秒刷新（可用手捂住传感器看数值变化）——说明"全局变量 → 显示函数 → 周期刷新"链路已打通。第 8 章温湿度查询工具将直接复用
g_temp/g_hum。
故障排查：
| 故障 | 排查 |
|---|---|
| 屏幕不亮 | 检查 SPI 接线（PA5/PA7/PA4/PA1）、供电（3.3V）、RES 引脚是否拉高 |
| 花屏/乱码 | 确认 SPI1_TX 的 DMA（DMA1_Channel3）已配置；检查 CubeMX .ioc |
| 中文显示异常 | 字库芯片 GT20L16S 的 CS2（PB0）需接好或保持拉高 |
常见问题与踩坑提示
🔧 屏幕完全不亮（黑屏）
原因：① 供电/接线 ② RES 悬空 ③ CS 选错
解决：① VCC 3.3V + GND 共地 ② RES 必须拉高（很多模块默认悬空，接 3.3V 即可，本项目由驱动 GPIO 拉高）③ 确认接的是 OLED 的 CS（PA4），不是字库的 CS2（PB0）
🔧 屏幕亮但只有一半/花屏
原因：SPI 线序错或 DMA 未配
解决：核对 DIN→PA7、CLK→PA5；确认 CubeMX 里 SPI1_TX 的 DMA（DMA1_Channel3）已配置
🔧 显示内容有残缺/乱码
原因：① 数据太快 ② 字库访问冲突
解决：① 检查 SPI 分频（128 足够）② 中文字库 GT20L16S 的 CS2（PB0）要接好或保持拉高，显示中文时才能正确读字库
🔧 中文显示成方框/问号
原因：字库芯片没接或字体缺失
解决：确认 GT20L16S 接线（SPI 共享总线 + CS2=PB0）；该字库内置 GB2312 常用汉字
🔧 上电白屏后一直白屏
原因：初始化失败或复位引脚被拉低
解决：检查 axk_ssd1306_init() 是否被调用（应在任务里）；RES 引脚不要接 GND
🔧 显示位置不对
原因：x/y 理解错误
解决：axk_ssd1306_show_utf8_str(x, y, str)：x 是列（0~15，每字符 8 像素），y 是行（0~7），不是像素坐标
🔧 屏幕偶尔闪烁/撕裂
原因：刷新与 DMA 发送冲突
解决：显示数据刷新与 bsp_spi_transmit_dma 不要并发；本项目放在独立任务中用 osDelay 错开
🔧 温度湿度显示不更新
原因：定时刷新逻辑没跑
解决：确认 sht3x_read_task 在循环里调用刷新函数（本项目 1 秒刷新一次）
🔧 按键翻页没反应
原因：按键引脚/消抖
解决：本项目 PB4（上翻）/PB8（下翻）；按键需长按触发（btn_pressed 做了 20ms 消抖）
黑屏排查顺序（按概率从高到低）
- RES 是否拉高 → 2. VCC/GND 是否接对 → 3. DIN/CLK 是否接对（PA7/PA5）→ 4. CS 是否选对（PA4）→ 5. SPI DMA 是否配置 → 6. 初始化函数是否被调用。九成黑屏是 1~3 的接线问题。
