概述

官方基础工程已预置继电器驱动（components/relay）并在任务中完成初始化；relay 工具已在创建 MCP 工具第 5 章注册。本章接线（PB5）→ 确认工具 → 实现 AI 语音控制继电器开/关。

🎯本页目标使用示例工程预置的继电器驱动（PB5）与第 5 章注册的工具，实现 AI 语音控制继电器开/关。

🧰前置条件① 完成 [创建 MCP 工具](./create-mcp-tool)（relay 工具已注册）② 继电器模块（SRD-05VDC）与杜邦线。

🔗相关章节后续案例（温湿度/OLED/电源/灯带）均沿用"官方预置模块 + 新增 MCP 工具"的模式。

①

确认官方已预置 relay 驱动

示例工程已预置继电器驱动（components/relay，STM32 HAL 直调版），无需复制或修改。驱动接口如下（对照理解）：

/* components/relay/relay.c —— HAL 直调版 */
#include "relay.h"
#include "gpio.h"
#include "log.h"
#include "stm32f1xx_hal_gpio.h"

static unsigned char axk_relay_state = 0;

/* 上电时把继电器置为断开（PB5 输出低） */
void axk_relay_init(void) {
  if (HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_5) != GPIO_PIN_RESET) {
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, GPIO_PIN_RESET);
    return;
  }
}

/* 设置继电器：state=ON(1) 吸合，state=OFF(0) 释放 */
void axk_relay_set(unsigned char state) {
  axk_relay_state = state;
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, state);
}

void axk_relay_toggle(void) {
  axk_relay_state = !axk_relay_state;
  HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5, axk_relay_state);
}

unsigned char axk_relay_get(void) { return axk_relay_state; }

头文件 relay.h 接口：

#ifndef __RELAY_H__
#define __RELAY_H__

#define ON 1    // 吸合
#define OFF 0   // 释放

void axk_relay_init(void);
void axk_relay_set(unsigned char state);
unsigned char axk_relay_get(void);
void axk_relay_toggle(void);
#endif

②

确认 CMake 构建已包含 relay

示例工程的 components/CMakeLists.txt 已包含 relay 目录（源文件与头文件路径），无需修改。

③

接线

🧩 九章板继电器已板载接好（PB5 控制），无需接线。下表供对照认识引脚，或扩展外部继电器模块时参考。

继电器模块	接开发板	说明
IN / SIG（信号输入）	PB5	高电平吸合、低电平释放
VCC	5V	继电器线圈供电
GND	GND	共地
COM / NO（触点）	被控负载回路	如灯泡：火线串入 COM–NO

⚠️ 安全提醒：继电器触点常用于控制 220V 交流电器，接线务必断电操作，裸露线头做好绝缘。新手建议先用 LED + 电阻 或 蜂鸣器 当负载测试，确认逻辑正确后再接强电。

④

确认 relay 工具已注册（第 5 章已完成）

relay 工具的回调与注册已在创建 MCP 工具第 5 章完成（relay_set_handler 控制继电器、relay_check_handler 查询状态）。工具回调中的核心动作就是调用驱动：

/* 工具回调里调用驱动 */
if (strcmp(s, "on") == 0) { relay_on = true; axk_relay_set(ON); log_info("Relay -> ON"); }
else if (strcmp(s, "off") == 0) { relay_on = false; axk_relay_set(OFF); log_info("Relay -> OFF"); }

/* 任务初始化时调用一次 */
axk_relay_init();

别忘了在 freertos.c 顶部 #include "relay.h"，并定义全局状态 static bool relay_on = false;。

⑤

烧录 + AI 语音控制

编译烧录（见例程运行验证），板子上电。
手动验证（俗称"冒烟测试"——不依赖 AI，先用串口直接发指令，确认硬件和工具逻辑正常）：串口助手连 USART2（115200）发送：
```
{"role":"AI","msgType":"MCP","data":{"name":"relay","args":{"state":"on"}}}
```
继电器应吸合；将 "on" 改为 "off"，继电器释放。
AI 语音控制：确认 AI 模组已配网后，对模组说：
- “你好小安”（唤醒，日志出现 WakeUP）
- “打开继电器” → 继电器吸合
- “关闭继电器” → 继电器释放

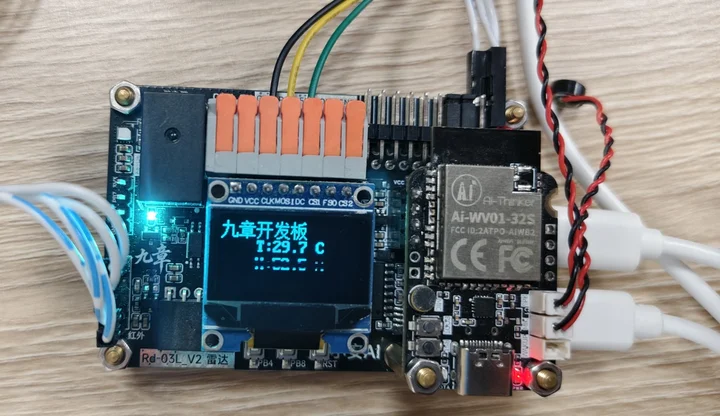

- “继电器现在是什么状态？” → AI 调用 check 回调并回复

AI 不执行指令？① 模组未联网 → 重新配网；② 工具未注册成功 → 看日志是否有 mcp-tool sent；③ 描述不匹配 → 工具的 description 写清楚（“打开/关闭继电器”），AI 依靠 description 理解工具；④ 手动 JSON 能控制但语音不行 → 确认模组固件为 UART-MCP 版本。

常见问题与踩坑提示

🔧 继电器不动作（无吸合声）
原因：① 模块供电不足 ② 触发极性不对 ③ 未共地
解决：① 模块 VCC 必须接 5V（接 3.3V 时线圈吸合力不足）② 部分模块为低电平触发，可将接线接至常闭端，或修改 axk_relay_set 逻辑 ③ GND 必须与板子共地

🔧 上电时继电器乱跳一下
原因：芯片复位瞬间引脚电平不定
解决：正常现象；如需消除可在模块 IN 加下拉电阻，或接受它（本项目 axk_relay_init 上电即拉低）

🔧 手动 JSON 能控制，AI 语音不行
原因：工具描述不清晰或模组未唤醒
解决：说"你好小安"先唤醒；把 description 写成"打开/关闭继电器"这类大白话

🔧 继电器吸合但负载不工作
原因：触点接线错
解决：COM 和 NO 是常开端（吸合才通）；要常通就接 COM/NC；确认负载回路有电

🔧 继电器动作了，但 AI 播报"打开失败"；且指令要过一会才执行原因：⚠️ USART2 中断未使能（.ioc 没勾 USART2 global interrupt）解决：在 STM32 工程创建勾选 USART2 global interrupt 并重新生成，这是本项目最容易踩的坑

🔧 继电器能开、AI 也播报正常，但温湿度/灯带等长消息工具总失败原因：接收消息字节丢失解决：串口日志乱码/丢字节时见温湿度案例的日志互斥锁说明

🔧 控制 220V 电器时模块发热/异味
原因：电流超过继电器触点额定
解决：SRD-05VDC 触点额定约 10A；大功率负载换更大继电器，接线务必断电操作

🔧 测试时 LED 直接烧了
原因：LED 没串限流电阻
解决：LED 必须串电阻（220Ω~1kΩ），或直接用蜂鸣器模块/万用表蜂鸣档

🔧 PB5 电平一直高
原因：CubeMX 里 PB5 没配置或初始状态不对
解决：确认 .ioc 里 PB5 为 GPIO_Output（本项目初始为低电平，断开状态）

高压负载测试顺序

先空载测试（确认继电器吸合/释放动作正常）→ 再接 LED+电阻 或蜂鸣器 → 确认逻辑无误后，最后才接强电负载，且全程断电接线。

下一步

← 上一步创建 MCP 工具

📄 当前：AI 控制继电器案例

下一步 →AI 查询温湿度案例
