【Wi-Fi + SLE】 Ai-BS21 系列专题模组

1. 产品简介

- 概述

Ai-BS21-32S

• Ai-BS21-32S是由深圳市安信可科技有限公司开发的蓝牙星闪模块。该模块核心处理器芯片BS21是一款高集成2.4GHz SoC BLE&SLE芯片，支持BLE5.4/SLE1.0，集成RF电路，RF包含功率放大器PA、低噪声放大器、TX/RX Switch、集成电源管理等模块，支持1M/2M/4M 3种带宽，最大支持12Mbit/s速率。

• 芯片集成高性能32bit微处理器(MCU)，硬件安全引擎以及丰富的外设接口，外设接口包含SPI、UART、I2C、PMW、GPIO、USB2.0、NFC Tag、PDM、I2S/PCM、QDEC、KEYSCAN键盘扫描电路，支持8路13bit分辨率ADC，ADC支持对接音频AMIC，内置SRAM和合封Flash,并支持在Flash上运行程序。支持LiteOS，并配套提供开放、易用的开发和调试运行环境。适应于PC配件，IoT等物联网智能终端领域。

- 特性

• 支持BLE和SLE双模共存

• 支持BLE5.4

• 支持LE 1M，LE 2M，Long Range

• RISC-V高性能32bit CPU，最大主频支持64MHz，支持浮点，支持SWD

• 支持SRAM 160KB，内置512KB Flash

• 支持的加密方式：AES（ Advanced Encryption Standard）、 SM4 和 TRNG（True Random Number Generator）

• 支持的外设接口包含：SPI、UART、I2C、PMW、GPIO、USB2.0、NFC Tag、PDM、I2S/PCM、QDEC、KEYSCAN等

• 支持BLE白名单，可解析

• 支持HID人机接口设备

• 支持BLE业务间隙扫频功能

• 支持BLEAFH调频

• 支持SLE1.0协议，无线帧类型 1(GFSK帧)和无线帧类型 2(低时延帧)，G帧和T帧，广播、发现和接入功能，单播功能，组播功能，高精度测距

• 支持B/SLE和WLAN，3/4 线片外共存(实时性高)

• 支持B/SLE和WLAN，通过UART共存(实时性低)

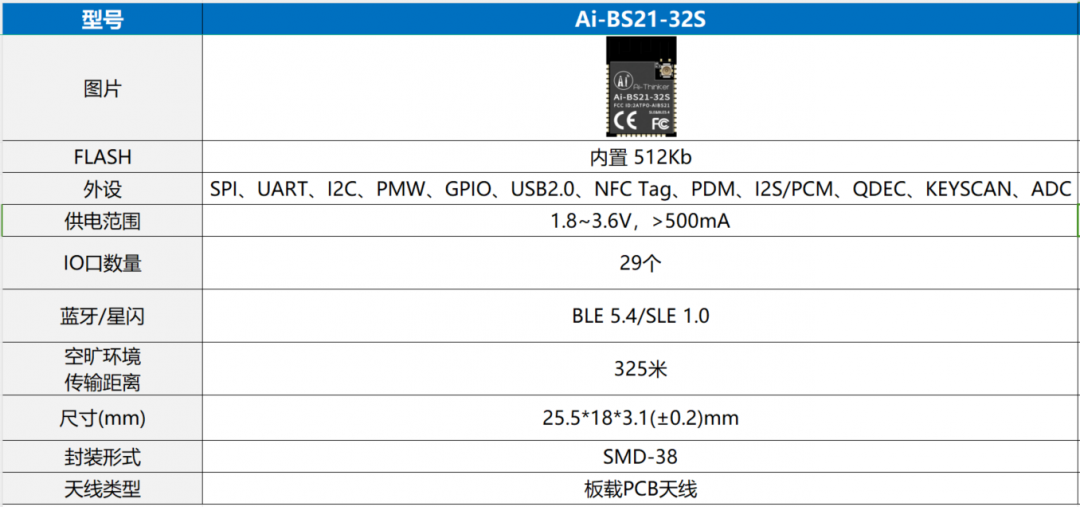

- 选型表

• 选型表

---

2. 规格书

模组名称	中文规格书	Datasheets	PCB封装	原理图
Ai-BS21-32S	点击查看	View	点击下载	-
Ai-BS21-32S-Kit	点击查看	View	-	点击查看

3. 固件相关

- 常规固件

型号	固件号	固件描述	版本	链接	烧录工具
Ai-BS21-32S	2530号⭐	ComboAT常规固件	V0.0.10	下载固件	点击下载

- SDK使能固件免责声明

声明

• 我司不对因用户将本软件应用于其他厂商模组而导致的任何直接、间接、附带、特殊、衍生性或惩罚性的损害负责，包括但不限于数据丢失、业务中断、设备故障、经济损失等。
• 我司不保证本软件在其他厂商模组上的性能、稳定性、安全性和准确性。用户应自行评估和承担使用本软件的风险。
• 如果用户在使用本软件过程中遇到问题，我司将仅对使用我们公司模组的用户提供技术支持和售后服务。对于使用其他厂商模组的用户，我司不承担任何技术支持和售后服务的责任。

• SDK使能固件：点击下载

4. 开发指南

- AT指令集

• Combo-AT指令集：点击查看

- 开发教程

• 星闪ComboAT透传使用:点击查看

• 星闪BS21系列烧录指导:点击查看

- 二次开发指导文件

• 星闪开源SDK：

  • GitHub链接
  • Gitee链接

• 星闪SDK开发软件集合包：提取码BS21

5. 测试报告

- 硬件可靠性测试报告

• Ai-BS21-32S可靠性测试报告：点击查看

6. 认证相关

- 认证证书

• 系列认证证书：点击查看
