【Wi-Fi + BLE + SLE】 Ai-WS1 系列专题模组
1. 产品简介
- 概述
Ai-WS1系列
Ai-WS1是深圳安信可科技开发的无线通信模组，包含CBS/CBE双型号：
- Ai-WS1-CBS： 搭载Hi3873S芯片，支持SDIO2.0接口（50MHz时钟）
- Ai-WS1-CBE： 搭载Hi3873E芯片，支持USB2.0接口（480Mbps速率）
全系采用2.4GHz三模SoC（Wi-Fi 6 802.11ax/BLE5.2/SLE1.0），集成32位处理器（主频240MHz）及安全引擎
提供UART/GPIO标准接口，支持主机MCU通过SDIO/USB构建主从系统架构
- 特性
采用SMD-44封装
支持2.4GHz工作频段
支持 IEEE 802.11 b/g/n/ax
支持BLE4.0/4.1/4.2/5.0/5.1/5.2
支持SLE1.0
Wi-Fi安全支持WPA/WPA2/WPA3 Personal/WPS2.0
支持20/40MHz带宽，1T1R，最高速率150Mbps
支持STA、SoftAP、STA+SoftAP和STA+PTP共存模式
支持UART、SDIO、USB和GPIO等
集成射频Balun、PA/LNA
支持BLEAFH调频

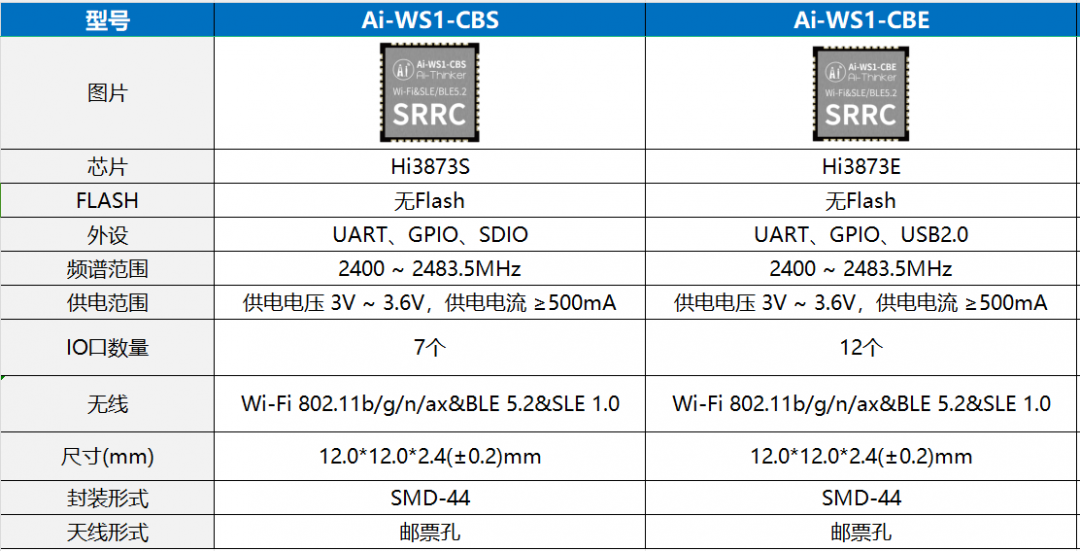

- 选型表
2. 规格书、PCB封装、原理图
| 模组名称 | 中文规格书 | Datasheets | PCB封装 | 原理图 |
|---|---|---|---|---|
| Ai-WS1-CBS | 点击查看 | View | 点击下载 | - |
| Ai-WS1-CBE | 点击查看 | View | 点击下载 | - |
| Ai-WS1-CBS-Kit | 点击查看 | View | - | 点击查看 |
| Ai-WS1-CBE-Kit | 点击查看 | View | - | 点击查看 |
| Ai-WS1-CBE-kit_v1.0_转接板 | - | - | - | 点击查看 |
3. 开发指南
- 基本资料
- 开发教程
- 星闪网卡驱动挂载：【星闪网卡】WiFi6+SLE+BLE，三模合一Linux网卡
4. SDK使能固件免责声明
声明
- 我司不对因用户将本软件应用于其他厂商模组而导致的任何直接、间接、附带、特殊、衍生性或惩罚性的损害负责，包括但不限于数据丢失、业务中断、设备故障、经济损失等。
- 我司不保证本软件在其他厂商模组上的性能、稳定性、安全性和准确性。用户应自行评估和承担使用本软件的风险。
- 如果用户在使用本软件过程中遇到问题，我司将仅对使用我们公司模组的用户提供技术支持和售后服务。对于使用其他厂商模组的用户，我司不承担任何技术支持和售后服务的责任。
5. 测试报告
- 硬件可靠性测试报告
| 模组型号 | 测试报告 |
|---|---|
| Ai-WS1-CBE-Kit | 点击查看 |
| Ai-WS1-CBS-Kit | 点击查看 |
