一、概述

　　Ai-WB2系列模组（下称模组）是由深圳市安信可科技有限公司开发的Wi-Fi&BLE模组，该模组搭载BL602芯片作为核心处理器，支持Wi-Fi 802.11b/g/n协议和BLE 5.0协议。BL602芯片内置低功耗的32位RISC CPU，276KB RAM和丰富的外围接口，包括 SDIO，SPI，UART，I2C，IR remote，PWM，ADC，DAC，PIR 和 GPIO等。可广泛应用于物联网(IoT)、移动设备、可穿戴电子设备、智能家居等领域。

特点

  • 支持 IEEE 802.11 b/g/n 协议
  • Wi-Fi安全支持WPS/WEP/WPA/WPA2 Personal/WPA3
  • 支持20MHz带宽，最高速率 72.2 Mbps
  • Bluetooth 低能耗5.0，Bluetooth Mesh
  • 支持 Station + BLE模式、Station + SoftAP + BLE模式
  • 支持32-bit RISC CPU，276KB RAM
  • 安全启动，支持使用ECC-256签名的镜像
  • 支持QSPI/SPI Flash即时AES解密（OTFAD）,支持AES 128 CTR模式
  • 支持AES 128/192/256位加密引擎
  • 支持SHA-1/224/256
  • 支持真实随机数发生器 (TRNG)
  • 公钥加速器 (PKA), 支持大数基本运算, 软件提供签名，验证等应用程序接口
  • 支持SDIO，SPI，UART，I2C，IR remote，PWM，ADC，DAC，PIR，GPIO等
  • 集成 Wi-Fi MAC/BB/RF/PA/LNA/BT
  • 支持多种休眠模式，深度睡眠电流12μA
  • 通用AT指令可快速上手
  • 支持二次开发，集成了Windows、Linux开发环境

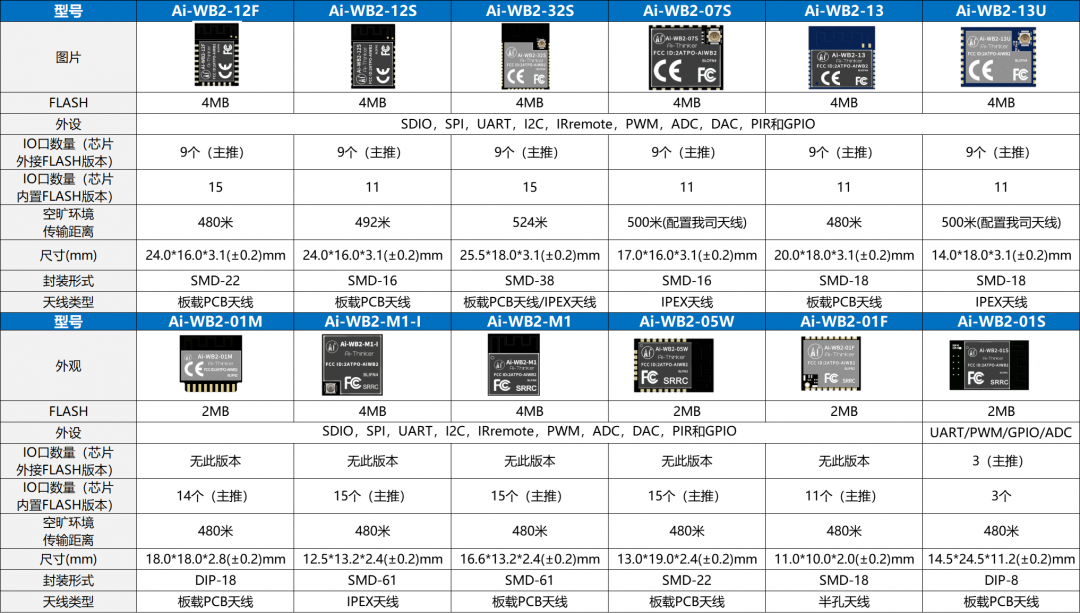

选型表

二、模组&开发板资料

2.1 规格书

2.1.1 模组规格书

1. Ai-WB2-01F模组规格书：中文 EN

2. Ai-WB2-01M模组规格书：中文 EN

3. Ai-WB2-01S模组规格书：中文 EN

4. Ai-WB2-05W模组规格书：中文 EN

5. Ai-WB2-07S模组规格书：中文 EN

6. Ai-WB2-07S模组高温版规格书：中文 EN

7. Ai-WB2-12F模组规格书：中文 EN

8. Ai-WB2-12F模组高温版规格书：中文 EN

9. Ai-WB2-12S模组规格书：中文 EN

10. Ai-WB2-13模组规格书：中文 EN

11. Ai-WB2-13U模组规格书：中文 EN

12. Ai-WB2-32S模组规格书：中文 EN

13. Ai-WB2-M1模组规格书：中文 EN

14. Ai-WB2-M1-I模组规格书：中文 EN

15. Ai-WB2-01N模组规格书：中文 EN

2.1.2 开发板规格书

1. Ai-WB2-12F-Kit开发板规格书：中文 EN

2. Ai-WB2-13-Kit开发板规格书：中文 EN

3. Ai-WB2-32S-Kit开发板规格书：中文 EN

2.1.3 开发板原理图

1. Ai-WB2-12F-Kit开发板原理图：点击下载

2. Ai-WB2-13-Kit开发板原理图：点击下载

3. Ai-WB2-32S-Kit开发板原理图：点击下载

2.1.4 模组PCB硬件封装等资料

1. Ai-WB2-01F推荐封装： 点击下载

2. Ai-WB2-01M推荐封装： 点击下载

3. Ai-WB2-01S推荐封装： 点击下载

4. Ai-WB2-01N推荐封装： 点击下载

5. Ai-WB2-05W推荐封装： 点击下载

6. Ai-WB2-07S推荐封装： 点击下载

7. Ai-WB2-12F推荐封装： 点击下载

8. Ai-WB2-12S推荐封装： 点击下载

9. Ai-WB2-13 推荐封装： 点击下载

10. Ai-WB2-13U推荐封装： 点击下载

11. Ai-WB2-32S推荐封装： 点击下载

12. Ai-WB2-M1/Ai-WB2-M1-I推荐封装： 点击下载

13. ASCII（.asc）文件导入AltiumDesigner（AD）操作说明： 点击下载

2.2 二次开发资料

1. Ai-WB2系列模组二次开发SDK源码地址：https://github.com/Ai-Thinker-Open/Ai-Thinker-WB2

2. Ai-WB2系列模组二次开发Linux开发环境搭建：https://aithinker.blog.csdn.net/article/details/125604649

3. Ai-WB2系列模组二次开发windows开发环境搭建：https://blog.csdn.net/Boantong_/article/details/128480919

4. Ai-WB2系列模组二次开发编程指南：https://wb2-api-web.readthedocs.io/en/latest/docs/api-guides/index.html

5. Ai-WB2系列模组固件烧录指南：https://aithinker.blog.csdn.net/article/details/125781602

6. Ai-WB2系列模组二次开发固件烧写软件：1.8.0 1.7.4（开发板专用）

7. Ai-WB2系列模组二次开发静态内存分析软件：内存分析软件

8. Ai-WB2系列模组二次开发windows开发环境搭建视频教学：视频链接

9. Ai-WB2系列模组固件烧录视频：视频链接

2.3 出厂固件

1.Ai-WB2系列模组Combo-AT固件入门资料和指令集使用（适用固件料号2328和1923）： 链接

2. Ai-WB2系列模组Combo-AT固件更新日志说明：链接

3. Ai-WB2系列模组Combo-AT固件下载（固件料号2328，主推）: 固件包

4. Ai-WB2系列模组Combo-AT固件下载（固件料号1923，不主推）: 固件包

5. Ai-WB2系列模组Combo-AT指令集： 中文版点击下载 英文版点击下载

6. Ai-WB2系列模组Combo-AT_调试工具：点击下载

7.Ai-WB2系列模组Combo-AT_调试工具视频使用教程：视频链接

8.Ai-WB2-12F_Kit爱星云彩灯固件: 点击下载

2.4 NFC APP 配网开发板套件

NFC APP 安装包下载： APK 安装包下载

Ai-WB2系列模组的NFC驱动出厂固件下载（固件料号 2173）： 固件下载

Ai-WB2系列模组的NFC驱动开发板入门操作文档： 下载链接

2.5 Ai-WB2系列模组云平台对接

　安信可 Ai-WB2 系列模组对接亚马逊IoT平台入门指南： 链接

　安信可Ai-WB2-12F_Kit对接爱星云平台彩灯固件使用说明：点击查看

2.6 二次开发教程 (出自安信可论坛)

1、【Ai-WB2入门篇】Ai-WB2概述
2、【Ai-WB2入门篇】GPIO使用
3、【Ai-WB2入门篇】UART数据发送与接收
4、【Ai-WB2中级篇】ADC模数转换
5、【Ai-WB2入门篇】DMA数据传输
6、【Ai-WB2入门篇】定时器使用
7、【Ai-WB2入门篇】看门狗使用
8、【Ai-WB2入门篇】PWM
9、【Ai-WB2中级篇】DAC数模转换
10、【Ai-WB2中级篇】RTC实时时钟
11、【Ai-WB2中级篇】I2C通信接口
12、【Ai-WB2中级篇】Ai-WB2+SPI
13、【Ai-WB2中级篇】SPI与WS2812B驱动
14、【Ai-WB2系统篇】TCP无线通讯
15、【Ai-WB2系统篇】 UDP无线通讯
16、【Ai-WB2高级篇】 Flash编程原理
17、【Ai-WB2高级篇】MQTT 协议连接
18、【Ai-WB2高级篇】 HTTP天气请求
19、【Ai-WB2高级篇】BLE蓝牙无线通讯浅析
20、【外设移植】Ai-WB2+BH1750 光照强度传感器
21、【外设移植】Ai-WB2+SHT30 湿温度传感器
22、【外设移植】Ai-WB2+AHT20 湿温度传感器
23、【外设移植】Ai-WB2+Modbus 485 RTU 远程控制
24、【外设移植】Ai-WB2+TM1637 NTP时钟
25、【外设移植】Ai-WB2+舵机控制(SG90)
26、【外设移植】Ai-WB2+INA266
27、【外设移植】Ai-WB2+四路电机驱动
28、【外设移植】Ai-WB2+双轴摇杆模块
29、【外设移植】Ai-WB2+MPU6050

其他资料

1. Ai-WB2系列模组原厂芯片数据手册：中文 EN

2. Ai-WB2系列模组原厂芯片参考手册：中文 EN

3. Ai-WB2系列模组各类证书：点击下载

4. Ai-WB2系列模组可靠性测试报告：点击下载

5. Ai-WB2系列模组双85测试视频：视频链接

6. Ai-WB2系列模组常见问题FAQ： FAQ

7. Ai-WB2系列模组的已兼容路由器型号清单：点击下载
