Ai-M61系列模组专题

Ai-M61系列模组专题

一、概述

  Ai-M61 系列模组(下称模组)是由深圳市安信可科技有限公司开发的 Wi-Fi6 & 蓝牙双模模组,搭载BL618芯片作为处理器,支持Wi-Fi 802.11b/g/n/ax协议和BLE 5.3协议。BL618芯片内置低功耗的32位RISC-V CPU,最高主频可达320M. 丰富的外围接口,包括DVP、MJPEG、Dispaly、Audio Codec、USB2.0、SDU、以太网(EMAC)、SD/MMC(SDH)、SPI、UART、I2C、I2S、PWM、GPDAC、GPADC、ACOMP和GPIO等。可广泛应用于音视频多媒体、物联网(IoT)、移动设备、可穿戴电子设备、智能家居等领域。

特点

  • 支持 IEEE 802.11 b/g/n/ax 协议
  • 支持 BLE 5.3
  • 支持 Thread
  • 支持Wi-Fi/BLE/Thread 共存
  • Wi-Fi安全支持 WPS/WEP/WPA/WPA2/WPA3
  • 支持 20/40MHz 带宽,1T1R,最高速率 229.4 Mbps
  • 支持 STA、SoftAP、STA+SoftAP 和 sniffer 模式
  • 带 FPU 和 DSP 的 32 位 RISC-V CPU,最高主频可达 320M
  • 532KB SRAM,128KB ROM,4Kb eFuse
  • 集成射频 Balun、PA/LNA
  • 支持安全启动; 安全调试
  • 支持 XIP QSPI On-The-Fly AES 解密 (OTFAD)
  • 支持 TrustZone
  • 支持 AES-CBC/CCM/GCM/XTS 模式
  • 支持 MD5、SHA-1/224/256/384/512
  • 支持 TRNG(真随机数生成器)
  • 支持用于 RSA/ECC 的 PKA(公钥加速器)
  • 支持 BLE 的 Wi-Fi 快速连接
  • 通用AT指令可快速上手
  • 支持二次开发,集成了 Windows、Linux 开发环境

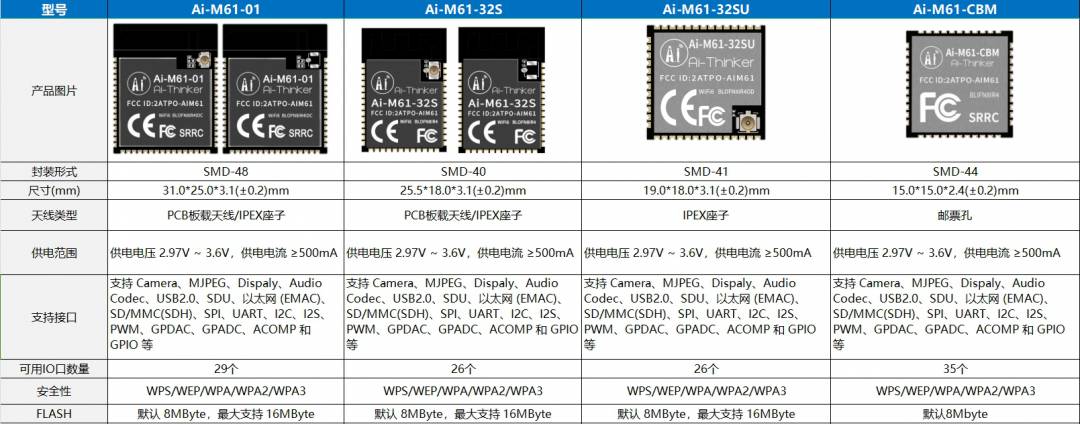

选型表



二、模组&开发板资料

2.1 规格书

2.1.1 模组规格书

1. Ai-M61-01模组规格书:中文 EN

2. Ai-M61-32S模组规格书:中文 EN

3. Ai-M61-32SU模组规格书:中文 EN

4. Ai-M61-CBM模组规格书:中文 EN

2.1.2 开发板规格书

1. Ai-M61-32S-Kit开发板规格书:中文 EN

2.1.3 开发板原理图

1. Ai-M61-32S开发板原理图:中文

2.1.4 模组PCB硬件封装等资料

1. Ai-M61-01推荐封装:点击下载

2. Ai-M61-32SU推荐封装:点击下载

3. Ai-M61-32S推荐封装:点击下载

4. Ai-M61-CBM推荐封装:点击下载

5. ASCII(.asc)文件导入AltiumDesigner(AD)操作说明: 点击下载

2.2 二次开发资料

  1. 固件下载工具:点击下载
  2. 固件下载工具(无boot版本):点击下载
  3. 无boot版本固件烧录指南:M61/M62系列烧录指导(仅包含模组)
  4. BL616/618数据手册:点击查看
  5. BL616/618参考手册:点击查看

2.3 其他资料

1.常见问题FAQ:FAQ

2.Ai-M61系列模组CE(RED)证书:点击下载

3.Ai-M61系列模组FCC ID证书:点击下载

4.Ai-M61系列模组SRRC证书:点击下载

WiFi6 系列模组 AT指令应用实例

2.4 出厂固件
